Gehrungsanschlag der DeWALT DWE7492 verbessern

Eines der größten Mankos der DeWALT DWE7492* ist der Gehrungsanschlag. Wenn ihr den in eine der beiden Führungsschienen schiebt, könnt ihr diesen problemlos hin und her wackeln. Von präzisem Arbeiten kann hier kaum die Rede sein. Hier muss definitiv nachgebessert werden um einen spielfreien Gehrungsanschlag zu bekommen.

Eine Möglichkeit sind die Gehrungsanschläge von Incra. Diese sind qualitativ sehr hochwertig und sind meines Wissens alle für die 3/4 Zoll Führungsschienen der . Ein einigermaßen günstiges Modell wäre hier z.B. der Incra MITER V27*. Wer seinen Gehrungsanschlag sehr oft benutzt und mehr Funktionalität wünscht (z.B. Integriertes Längenmaß) kann sich z.B. den Incra MITER 1000* anschauen.

Ich habe mich dazu entschlossen, zunächst damit anzufangen, den bestehenden Gehrungsanschlag spielfrei zu machen. Sollte ich später merken, dass mir z.B. die Genauigkeit des mitgelieferten Gehrungsanschlags nicht genügt, kann ich immer noch zu Inca o.Ä. wechseln.

Inhaltsverzeichnis

• Material für den spielfreien Gehrungsanschlag
• Werkzeug für den spielfreien Gehrungsanschlag
• Durchführung
  • Vorab
  • Demontage den originalen Gehrungsanschlags
  • Gewinde Bohren (falls nötig)
  • Spielfreien Gehrungsanschlag zusammenbauen
  • Spielfreien Gehrungsanschlag einmessen

Material für den spielfreien Gehrungsanschlag

• Gehrungsstange (450mm)* (1x) (alternativ: Gehrungsstange (450mm)*

Werkzeug für den spielfreien Gehrungsanschlag

• Schraubendreher Set*
• Bohr- und Schneidöl*
• Schraubzwinge*
• Streichmaß*
• Reißnadel*
• Körner*
• Schlosserhammer, 300 Gramm*
• Metallbohrer HSS-G, Ø 4,2 mm*
• Metallbohrer HSS-G, Ø 5 mm*
• Akkuschrauber*
• Bohrständer*
• Gewindeschneider Set* (wenn die Löcher nicht passen)
• Bohr- und Schneidöl*
• Kegelsenker Satz*
• Anschlagwinkel*

Durchführung

Vorab

Ich habe diese Gehrungsstange*, also die 300mm Version, gekauft. Leider ist es da so, dass die Löcher nicht passen. Ich glaube – steinigt mich bitte nicht, wenn es nicht stimmt, bzw. hinterlasst mir ein Kommentar mit einem Feedback – dass es bei der 450mm langen Version* passende Lochabstände gibt. Falls nicht, findet ihr, wie ich bei der 300mm langen Version, freie Stellen, bei denen ihr, Gewinde selber schneiden könnt.

Obiger Gehrungsanschlag passt ansonsten perfekt in die Nuten der DeWALT DWE7492*. Durch die schwarzen „Gummimuttern“ bzw. durch Schraube, welche diese „Gummimuttern“ hält, kann man einstellen, wie gut sich die Gehrungsstange* durch die Führungsnut bewegen lässt.

Noch ein weiterer Tipp: Sollte es euch egal sein, ob ihr selber Gewinde schneiden müsst und wegen dem Geld eher die kürzere Variante wählt, würde ich empfehlen, das genau zu überdenken. Die längere Variante bietet mehr „Fahrweg“ und somit eine bessere Führung, bis der tatsächliche Gehrungsanschlag auf den Werktisch kommt. Bei größeren Werkstücken kann man damit nochmal etwas genauer arbeiten.

Demontage den originalen Gehrungsanschlags

Zunächst schrauben wir den schwarzen Griff, der zur Fixierung der Position des Gehrungsanschlags dient, den roten Anzeigepfeil und den Anschlag aus Aluminium. Den schwarzen Griff schraubt ihr einfach heraus. Den roten Anzeigepfeil schraubt ihr mittels Schraubendreher* los. Zum entfernen des Aluminiumanschlags legt ihr den schwarzen Hebel herum und schiebt ihn heraus.

Als nächstes kommt der schwarze Hebel an die Reihe. Dazu nehmt ihr einen Schraubendreher* und schraubt die Schraube los, welche den Hebel hält. Löst den Hebel heraus und schraubt auch das schwarze Gewinde los. Danach könnt ihr auch noch das verzinkte Gegenstück demontieren, welches den Anschlag und Hebel verbindet.

Zum Schluss fehlt nur noch eine schwarze Schraube, welche den Halbwinkel des Gehrungsanschlags an der Gehrungsstange hält. Diese Schraube hat bei mir richtig fest gehalten. Ich musste die Gehrungsstange mittels Schraubzwinge* fixieren, um genug Kraft aufbringen zu können und die Schraube lösen zu können. Danach solltet ihr alles in Einzelteilen vor euch liegen haben.

Gewinde Bohren (falls nötig)

Falls es bei euch passende Löcher gibt, bei denen der Abstand und die Gewindegröße passt, um den Halbwinkel, den Griff und den Pfeil festschrauben zu können, dann könnt ihr dieses Kapitel überspringen. Wenn nur zwei der drei Löcher oder weniger passend vorhanden sind, beschreibe ich euch hier kurz, wie ihr die Löcher korrekt anbringt.

Zunächst legt ihr euch das ganze so hin, wie ihr die Gehrungsanschlag später montieren wollt und markiert die äußeren beiden Löcher mit der Reißnadel*. Wichtig ist, dass ihr nur die Höhe markiert. Die exakte Mitte wird im nächsten Schritt bestimmt. Das mittlere Loch (im Bogen) machen wir zum Schluss, damit wir die Position für das Loch genau treffen.

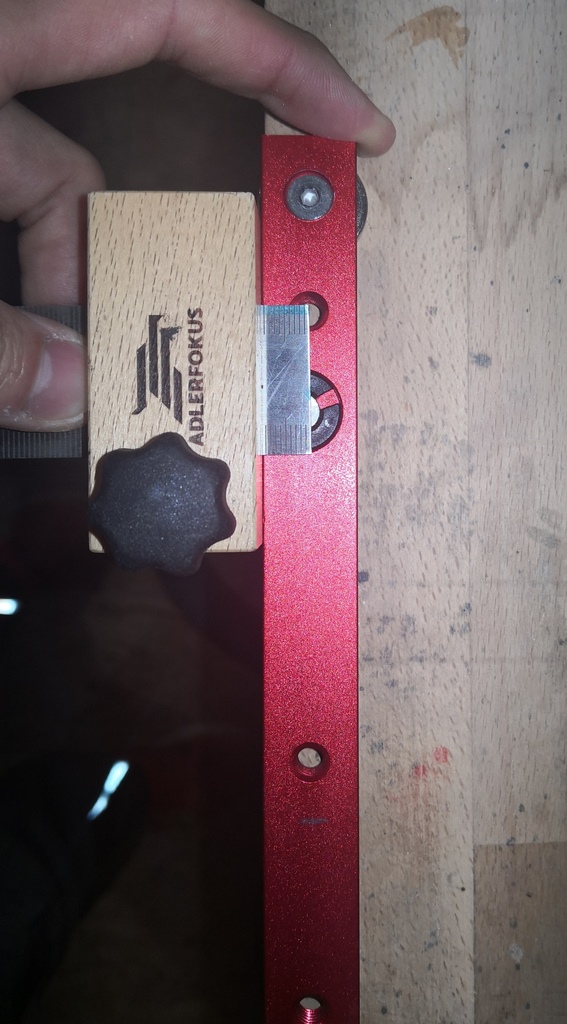

Nehmt jetzt das Streichmaß* und stellt es möglichst genau auf 9,75mm ein. Setzt das Streichmaß* an und markiert an den beiden zuvor markierten Stellen mit der Reißnadel* die axiale Mitte. Jetzt habt ihr die Bohrstelle. Sollten die Löcher nicht perfekt mittig sein, ist das verkraftbar, da wir den Gehrunganschlag zum Schluss einmessen.

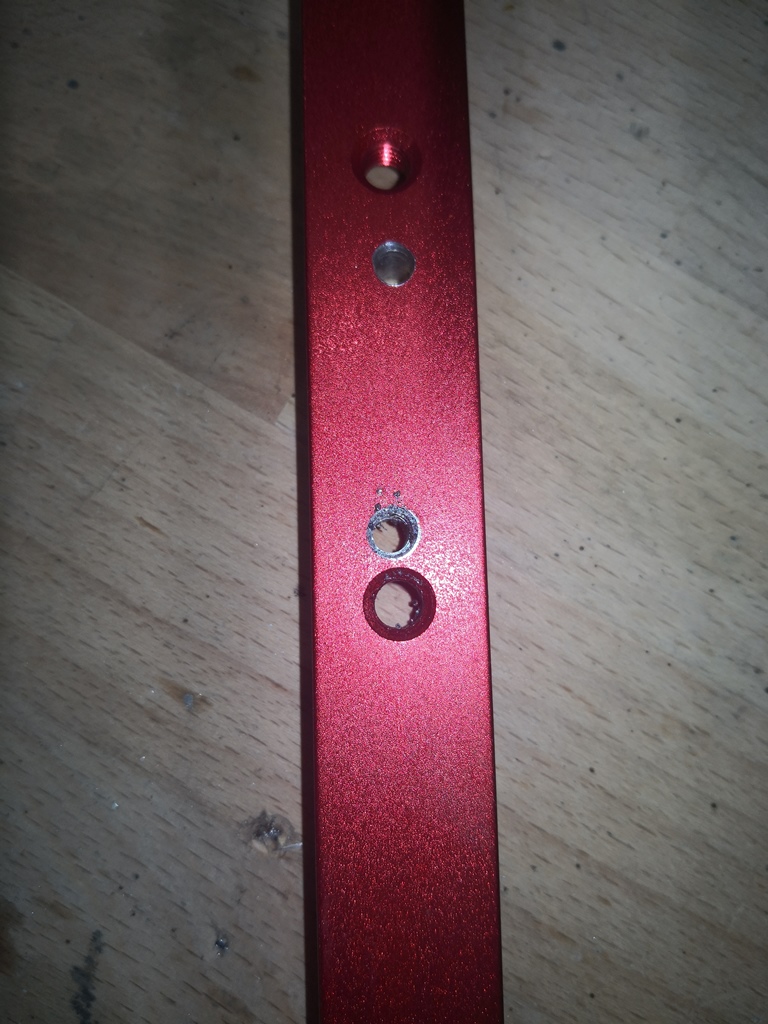

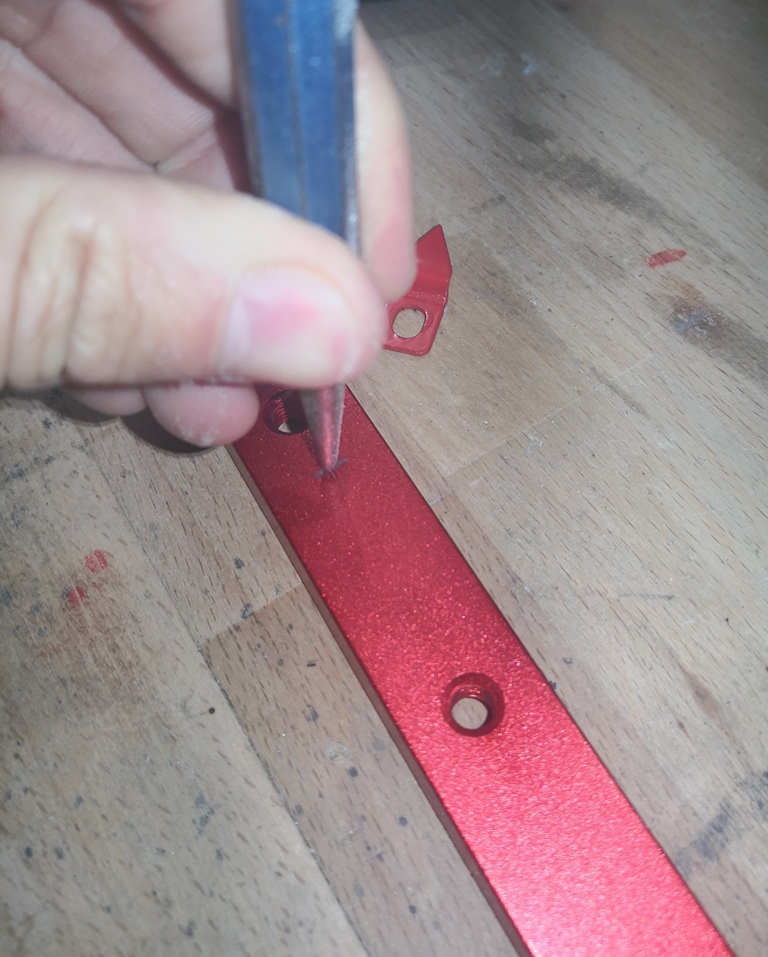

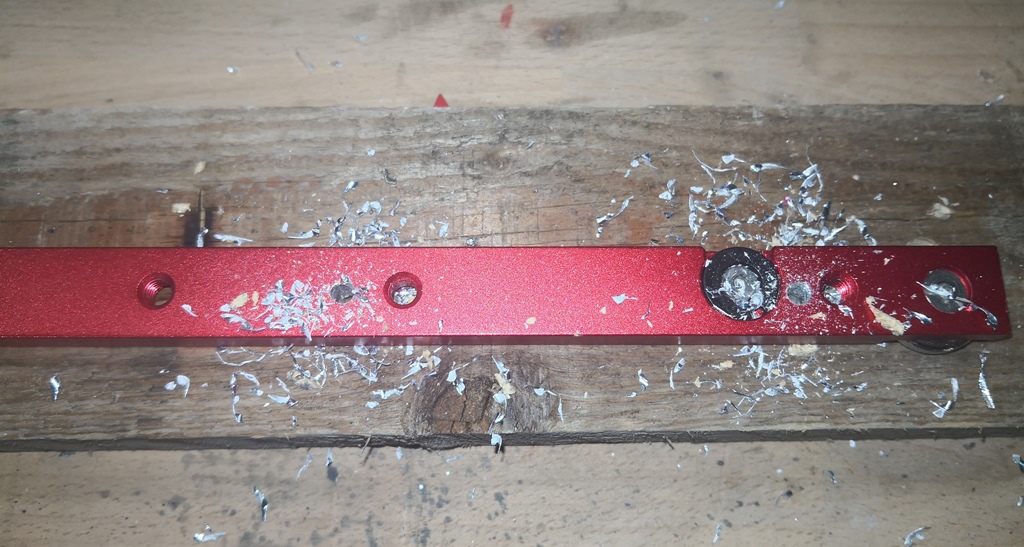

Schnappt euch den Körner* samt Schlosserhammer* und markiert die beiden Stellen. Nehmt jetzt den Akkuschrauber* samt Metallbohrer (Ø 4,2 mm)* und Bohrständer* und bohrt die beiden Löcher. Danach nehmt ihr den M5 Gewindebohrer aus dem Gewindeschneider Set* und das Bohr- und Schneidöl* und macht aus dem 4.2mm Loch ein M5 Gewinde. Zum Schluss nehmt ihr einen passenden Kegelsenker aus dem Kegelsenker Satz* und wieder den Akkuschrauber* und fast die beiden Bohrlöcher auf beiden Seiten leicht an.

Schraubt jetzt den Halbwinkel des Gehrungsanschlags leicht fest und markiert mit der Reißnadel* die axiale Position des letzten Loches. Danach wiederholt ihr die Schritte aus den letzten beiden Abschnitten von oben. Der einzige Unterschied ist, dass wir ein M6 Gewinde benötigen, ihr also den Metallbohrer (Ø 5 mm)* und den Gewindebohrer für M6 Löcher aus dem Gewindeschneider Set* verwenden müsst.

Danach habt ihr alle Löcher soweit vorbereitet und wir können an den Zusammenbau gehen.

Spielfreien Gehrungsanschlag zusammenbauen

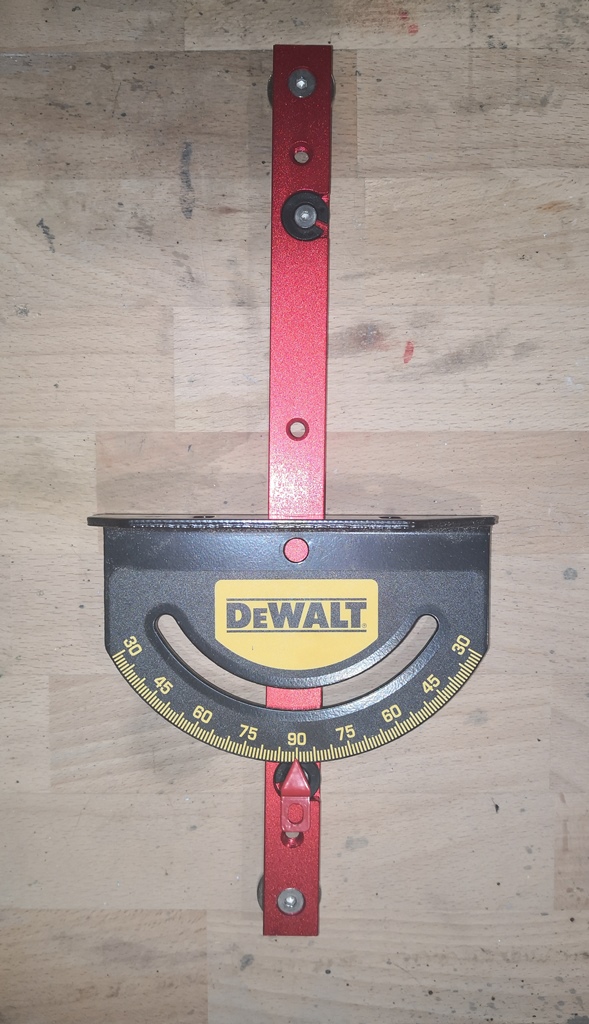

Diesen Absatz mache ich relativ kurz. Schlussendlich geht ihr genau umgekehrt vor, wie im Kapitel „Demontage des originalen Gehrungsanschlags“ und benutzt die neue Gehrungsstange anstatt der alten.

Spielfreien Gehrungsanschlag einmessen

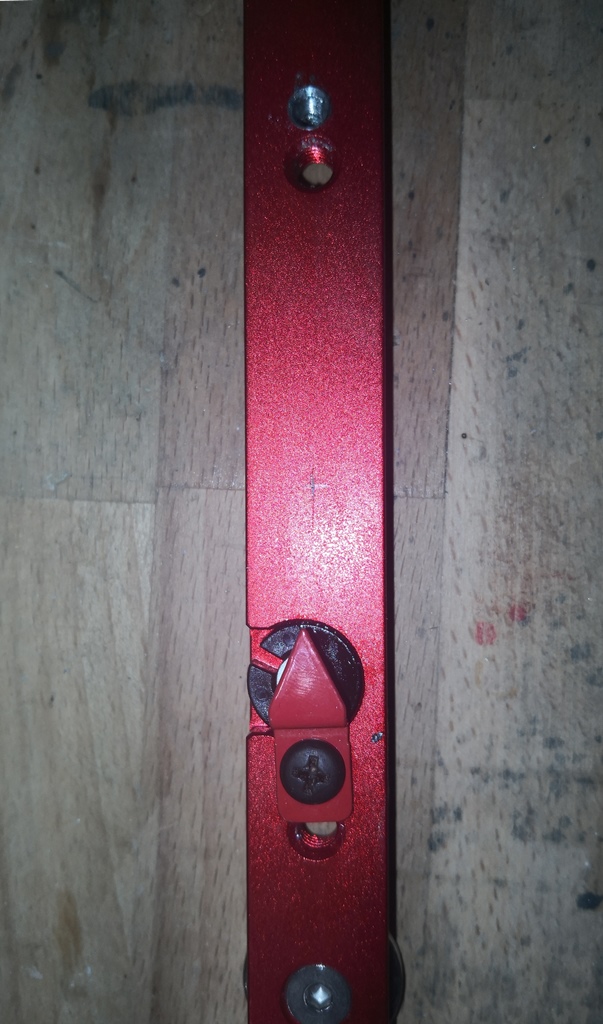

Dieser Schritt ist mit der wichtigste Schritt. Schiebt den fertig montierten Gehrungsanschlag in die Führungsnut, auf der sich gerade der Parallelanschlag befindet. Löst die Schraube, so dass ihr den Winkel des Gehrungsanschlags ändern könnt. Nehmt den Anschlagwinkel* und legt ihn an den Gehrungsanschlag und den Prallelanschlag. Der Gehrungsanschlag ist jetzt perfekt im 90° Winkel ausgerichtet. Fixiert den Winkel des Gehrungsanschlags. Jetzt löst ihr die Schraube, welche den roten Pfeil fixiert. Richtet den roten Pfeil so aus, dass er genau auf die 90° zeigt und zieht die Schraube wieder fest. Jetzt ist der Gehrungsanschlag richtig eingestellt und bereit zur Benutzung.

Über ein kurzes Feedback, wie euch der Beitrag gefällt freue ich mich. Außerdem bin ich über Kritik, Verbesserungsvorschläge, etc. froh und probiere diese so gut als möglich umzusetzen.
